O que é uma Cabine de Pintura de Fluxo Descendente (Downdraft)?

Você se afasta do carro clássico, sua nova camada de vermelho profundo brilhando sob as luzes. Então você percebe: uma minúscula partícula de poeira, congelada no verniz. Horas de trabalho cuidadoso, arruinadas em um instante. Essa frustração leva oficinas profissionais a fazer uma pergunta crítica: por que a tecnologia de fluxo descendente (downdraft) supera outros projetos de fluxo de ar para acabamentos impecáveis?

Este artigo define a cabine de pintura de fluxo descendente, explica sua mecânica de fluxo de ar e explora suas aplicações. Você aprenderá os pontos fortes da tecnologia, suas compensações e como selecionar uma cabine que atenda às suas necessidades de produção. Ao final, você tomará uma decisão de investimento informada.

Principais conclusões

• Uma cabine de pintura de fluxo descendente empurra ar limpo do teto para baixo e para fora através do piso. Esse fluxo de ar vertical remove o excesso de pulverização e a poeira da sua área de trabalho.
• Este projeto proporciona um acabamento mais limpo com menos falhas. Você gasta menos tempo lixando e polindo após cada trabalho de pintura.
• As cabines de fluxo descendente também melhoram sua segurança. Elas puxam vapores e partículas nocivas para longe da sua zona de respiração rapidamente.
• A principal desvantagem é o custo mais alto. Você precisa de um piso elevado ou de um fosso para a instalação, e o sistema consome mais energia do que outros tipos de cabine.

Como funciona o fluxo de ar descendente

Definindo a cabine de pintura de fluxo descendente

Uma cabine de pintura de fluxo descendente é uma cabine de pulverização totalmente fechada, projetada para veículos e itens grandes. Sua característica definidora é o caminho vertical do ar: o ar limpo entra através de filtros no teto e sai através de exaustão ao nível do piso. Este projeto cria um ambiente controlado onde a gravidade trabalha com o fluxo de ar, em vez de contra ele.

O sistema desempenha duas funções principais. Primeiro, estabelece um ambiente de trabalho limpo para tarefas de repintura. Segundo, remove eficientemente o excesso de pulverização da sua zona de respiração e da superfície de trabalho. Você se beneficia tanto da melhor qualidade de acabamento quanto da maior segurança durante a operação.

O fluxo de ar começa em um plenum de teto de comprimento total. Este plenum normalmente ocupa a maior parte ou todo o teto e contém um filtro integrado que descontamina o ar antes que ele entre na cabine. O ar então flui verticalmente para baixo sobre o item que você está pintando. Ao nível do piso, um fosso de exaustão percorre o comprimento da cabine. Este fosso contém filtros que capturam o excesso de pulverização e removem substâncias tóxicas antes que o ar seja liberado pelo sistema de exaustão da cabine.

A instalação varia de acordo com o layout da sua instalação. Você pode montar a cabine em suportes de aço, o que eleva o piso e cria espaço para a exaustão abaixo do piso. Alternativamente, você pode precisar construir um fosso de concreto sob a cabine. Cada abordagem alcança o mesmo resultado: um caminho dedicado para o ar contaminado sair para baixo.

O processo de fluxo de ar passo a passo

Entender a sequência do fluxo de ar ajuda você a apreciar por que este projeto se destaca. Siga estas três etapas:

1. Etapa 1 (Plenum de admissão e filtragem): O ar entra no plenum de suprimento da cabine e passa por filtros de teto que atuam como meios de difusão. Esses filtros combinam um pré-filtro com um filtro final feito de meio termicamente ligado e estruturado progressivamente, tratado com um agente de aderência. Essa combinação captura partículas antes que elas alcancem sua peça de trabalho.

2. Etapa 2 (Fluxo vertical e grades de piso): O ar limpo continua para baixo e ao redor da peça, coletando o excesso de pulverização à medida que se move. O ar contaminado é puxado através de filtros de exaustão localizados em um fosso gradeado ao nível do piso. Esses filtros usam fibra de vidro de filamento contínuo com um padrão de trama aberta para máxima eficiência.

3. Etapa 3 (Ventiladores de exaustão): O ar carregado de tinta muda de direção várias vezes para evitar o carregamento frontal e o embaçamento. Ele então passa por um ventilador de exaustão dimensionado para acomodar a pressão estática dos filtros. Os fabricantes combinam o tamanho do motor e do ventilador precisamente para cada cabine operar abaixo dos limites de ruído da OSHA.

A diferença de desempenho torna-se clara quando você compara os projetos de fluxo de ar:

Você também pode distinguir o fluxo descendente dos sistemas de fluxo semidescendente (semi-downdraft):

Para quantificar a potência do sistema, considere um exemplo padrão. Uma cabine medindo 16 pés de largura e 14 pés de altura opera a uma velocidade de ar típica de 50 pés por minuto. O fluxo de ar total é calculado como 16 × 40 × 50 = 32.000 CFM. Dividir esse fluxo de ar pelo volume da cabine de 8.960 pés cúbicos resulta em uma taxa de renovação de ar de 3,5 renovações por minuto. Essa troca rápida mantém a atmosfera limpa e segura durante todo o seu processo de pintura.

Aplicações Comuns para Cabines de Pintura por Pulverização

Repintura Automotiva e Reparo de Colisões

Oficinas profissionais de colisão escolhem consistentemente a cabine de pintura downdraft como sua ferramenta principal para obter resultados com qualidade de exposição. O padrão de fluxo de ar vertical carrega o excesso de pulverização diretamente para longe dos painéis verticais da carroceria, o que é mais importante ao pintar portas, para-lamas e painéis laterais. Um sistema crossdraft empurra o ar horizontalmente através dessas superfícies, aumentando a chance de que partículas se depositem na tinta fresca antes que ela cure.

A diferença na qualidade do acabamento traduz-se diretamente em economia de mão de obra. As cabines downdraft produzem o menor número de imperfeições, o que significa que você gasta significativamente menos tempo lixando e polindo após cada trabalho. Esse tempo reduzido de polimento aumenta sua produtividade e reduz os custos de mão de obra em cada veículo. A secagem mais rápida também contribui para tempos de ciclo mais curtos. Você pode controlar o calor e o fluxo de ar com precisão, garantindo uma cura uniforme tanto para tintas à base de água quanto para tintas solventes. O resultado é um acabamento de alta qualidade que atende às expectativas do cliente sem retrabalho dispendioso.

Trabalhos de Acabamento Industrial e Personalizado

Além do reparo automotivo, o design downdraft atende a aplicações industriais exigentes onde a perfeição da superfície é crítica. As indústrias que dependem dessa tecnologia incluem:

• Revestimento de componentes aeroespaciais
• Acabamento de embarcações marítimas
• Fabricação de móveis
• Produção de equipamentos pesados e OEM

Pintores de motocicletas personalizadas e finalizadores de móveis de alto padrão também dependem do ambiente limpo e controlado. O design fechado oferece uma área de trabalho bem iluminada que maximiza a captura de poeira e vapores, protegendo tanto o operador quanto a peça de trabalho.

Para máquinas grandes, você precisa de uma cabine dimensionada para acomodar o equipamento. Uma cabine típica para veículos de construção ou mineração varia de 30 a 60 pés de comprimento, 15 a 20 pés de largura e 15 ou mais pés de altura. Essas cabines de grande formato geralmente usam downdraft completo ou cabines de pintura semi-downdraft designs de fluxo de ar, dependendo da construção do piso da instalação e dos requisitos de exaustão.

Cabine típica para veículos de construção ou mineração: 30 a 60 pés de comprimento, 15–20 pés de largura e 15+ pés de altura.

A alternativa de cabines de pintura semi-downdraft oferece um compromisso para instalações que não podem instalar fossos no piso. O ar entra através de uma seção de teto filtrada na parte frontal e flui diagonalmente em direção à exaustão traseira. Este design ainda oferece um bom controle de excesso de pulverização para peças grandes, embora não corresponda ao desempenho do downdraft completo em geometrias complexas. Quando você finaliza componentes aeroespaciais ou equipamentos marítimos com formas complexas, a cabine de pintura downdraft completa continua sendo a escolha superior para cobertura consistente e controle de contaminação.

Vantagens e Limitações

Principais Benefícios para a Qualidade do Acabamento e Segurança

A cabine de pintura downdraft oferece sua maior vantagem através do fluxo de ar vertical. A gravidade puxa o excesso de pulverização para baixo, para longe da peça de trabalho, em vez de permitir que ele flutue horizontalmente através de superfícies verticais. Esse controle direcional produz um acabamento uniforme com menos imperfeições, o que se traduz diretamente em menos tempo gasto lixando e polindo após cada trabalho. Você obtém um acabamento de alta qualidade em geometrias complexas que os sistemas crossdraft simplesmente não conseguem igualar.

A segurança do operador melhora substancialmente com este design. A exaustão ao nível do piso captura vapores e partículas suspensas no ar antes que cheguem à sua zona de respiração. A extração eficiente mantém a atmosfera mais limpa durante todo o processo de pulverização, reduzindo sua exposição a vapores de tinta perigosos e isocianatos. A área de trabalho fechada e bem iluminada também minimiza a intrusão de poeira, protegendo você e a peça de trabalho contra contaminação.

Considerações de Custo e Instalação

A principal desvantagem de um sistema downdraft é o investimento inicial. Você pagará mais adiantado em comparação com uma cabine crossdraft de dimensões semelhantes. A instalação geralmente requer suportes de aço que elevam a cabine ou um fosso de concreto para exaustão abaixo do piso. Instalações sem fossos existentes enfrentam custos adicionais de construção e possível reforço estrutural.

As despesas operacionais também são mais altas. O aumento do volume de fluxo de ar exige mais energia para aquecer e mover o ar através do sistema. No entanto, você pode compensar parte desse custo através da manutenção adequada. Um manômetro rastreia o carregamento do filtro, e um filtro de alta qualidade normalmente dura pelo menos 100 horas operacionais antes da substituição. Filtros entupidos reduzem o fluxo de ar, sobrecarregam os exaustores e criam condições potencialmente inflamáveis. A inspeção regular dos manuais das máquinas e dos regulamentos de fabricação mantém sua cabine de pintura em conformidade com as normas e evita multas.

Os filtros de exaustão são exigidos pelos National Emission Standards for Hazardous Air Pollutants (NESHAP) para reduzir os riscos à saúde e ao meio ambiente. Ao substituir os filtros, coloque-os em sacos com o mínimo de agitação e descarte-os em um recipiente de lixo externo. Nunca opere a cabine sem um filtro durante a substituição. Para instalações que não podem acomodar fossos no piso, uma cabine de pintura semi-downdraft oferece um compromisso, embora sacrifique algum desempenho em formas complexas. Pese esses fatores em relação ao seu volume de produção e requisitos de acabamento para determinar se o investimento faz sentido para sua operação.

Selecionando sua Cabine de Pintura Downdraft

Principais Especificações a Avaliar

O tamanho da cabine determina todas as outras especificações. O principal determinante do seu CFM necessário é o tamanho das peças que você pinta. Para uma cabine downdraft, calcule o CFM multiplicando a seção transversal horizontal da cabine pela velocidade de face necessária, que a OSHA exige em um mínimo de 100 pés por minuto. Considere uma cabine downdraft padrão medindo 16 pés de largura, 40 pés de comprimento e 14 pés de altura operando a uma velocidade de ar típica de 50 pés por minuto. O fluxo de ar total é 16 × 40 × 50 = 32.000 CFM, e o volume da cabine é 8.960 pés cúbicos, resultando em uma taxa de renovação de ar de 3,5 renovações por minuto. As cabines downdraft normalmente exigem de 20 a 40 por cento mais ar do que as cabines crossdraft das mesmas dimensões.

Avalie estes fatores ao analisar suas necessidades:

• Tamanho e tipo da cabine. Cabines maiores para caminhões ou ônibus exigem maior capacidade de fluxo de ar, tornando os sistemas downdraft ideais.
• Volume e frequência de pintura. Instalações de alta produção se beneficiam de sistemas downdraft para manter a produção e a qualidade consistentes.
• Restrições orçamentárias. Embora o downdraft custe mais adiantado, o aumento da produtividade pode justificar o investimento.
• Requisitos da indústria. Os setores automotivo, aeroespacial e industrial têm diferentes padrões regulatórios e de qualidade de acabamento que ditam as necessidades de CFM.

As cabines downdraft exigem de 20 a 40 por cento mais ar do que as crossdraft, aumentando os custos operacionais. Para veículos de luxo ou pintura de alto volume, o aumento do CFM é justificado por menos imperfeições e menos tempo de polimento. Combine o estilo de fluxo de ar com seu produto. Se você pinta veículos grandes como ônibus, um downdraft é necessário. Para peças menores, um crossdraft pode ser suficiente. As cabines downdraft são desafiadoras ao pintar a parte inferior de itens grandes como barcos, pois o pintor trabalha contra o fluxo de ar descendente.

A eficiência de filtragem é outra especificação crítica para garantir a conformidade com as normas ambientais.

As regulamentações de segurança determinam o projeto e a operação da sua cabine de pintura a pó. A tabela a seguir resume os principais requisitos:

Requisitos adicionais da OSHA:

Os níveis de iluminação também importam. Você precisa de iluminação suficiente para detectar imperfeições antes que a tinta cure. A iluminação adequada é essencial para o controle de qualidade.

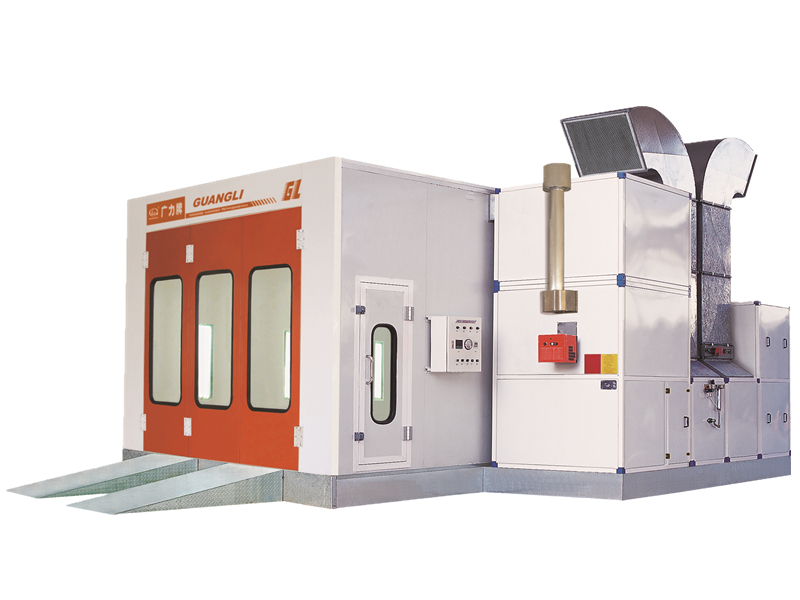

Por que as GUANGLI Cabines Atendem aos Padrões Profissionais

As cabines de pintura profissionais são projetadas para atender a rigorosos padrões de segurança e qualidade, incluindo a conformidade com a NFPA 33 para supressão de incêndio e OSHA 29 CFR 1910.107 para ventilação e segurança elétrica. Essas normas garantem um ambiente de trabalho seguro e uma qualidade de acabamento consistente. Ao selecionar uma cabine, considere opções personalizáveis de tamanho, filtragem e iluminação para se adequar à sua aplicação específica. A instalação e a manutenção adequadas também são críticas para o desempenho ideal e a conformidade.

Uma cabine de pintura downdraft oferece fluxo de ar vertical, controle superior de névoa de tinta e um espaço de trabalho limpo e seguro. Esses recursos a tornam o padrão profissional para acabamentos impecáveis. Antes de comprar, avalie o seu tipo de aplicação, volume de produção e restrições das instalações. Considere se o seu piso pode acomodar a construção de um poço ou suportes de aço. Caso contrário, as cabines de pintura semi-downdraft oferecem uma alternativa prática com um desempenho ligeiramente reduzido.

Uma cabine de pintura downdraft de qualidade não é uma despesa — é um investimento na qualidade consistente do acabamento e na segurança operacional. Explore as ofertas de produtos de fabricantes renomados para soluções sob medida e orientação especializada. Entre em contato com um fabricante hoje mesmo para obter um orçamento personalizado ou baixe um guia de compras completo para comparar especificações.

Perguntas Frequentes

Com que frequência você deve substituir os filtros em uma cabine de pintura downdraft?

Um filtro de alta qualidade geralmente dura pelo menos 100 horas operacionais. Use um manômetro para acompanhar a saturação do filtro. Filtros obstruídos reduzem o fluxo de ar e sobrecarregam os ventiladores de exaustão. Substitua-os prontamente para manter a segurança e a qualidade do acabamento.

É possível converter uma cabine crossdraft para o fluxo de ar downdraft?

A conversão requer alterações estruturais significativas. Você precisa de suportes de aço para elevar a cabine ou de um poço de concreto para a exaustão no nível do piso. A maioria das instalações considera mais prático instalar uma nova cabine de pintura downdraft em vez de adaptar uma existente.

O que distingue uma cabine de pintura downdraft de uma semi-downdraft?

Uma cabine de pintura downdraft completa direciona o ar verticalmente do teto para as exaustões no piso. As cabines de pintura semi-downdraft direcionam o ar diagonalmente a partir de uma seção frontal do teto em direção à exaustão traseira. Escolha a downdraft completa para geometrias complexas. Escolha a semi-downdraft quando os poços no piso forem impossíveis.

Você pode pintar veículos grandes em uma cabine downdraft?

Sim. As cabines downdraft adaptam-se muito bem a ônibus e caminhões. O fluxo de ar vertical lida eficazmente com superfícies altas e planas. Para equipamentos muito grandes, você pode precisar de uma cabine de 30 a 60 pés de comprimento. Considere cabines de pintura semi-downdraft se a sua instalação não puder acomodar poços no piso.

Quais normas de segurança se aplicam às cabines de pintura downdraft?

A NFPA 33 exige supressão de incêndio e intertravamentos de ventilação. A OSHA 29 CFR 1910.107 exige velocidade frontal de 100 FPM e componentes elétricos à prova de explosão. Certifique-se de que o fabricante cumpra com essas regulamentações.
